Reflectômetro Ótico no Domínio do Tempo (OTDR)

Publicado em · Atualizado em

A explosão da demanda de uso da internet, trouxe como consequência direta a necessidade de expansão significativa da capacidade das redes de telecomunicações, e a maior parte dessa expansão é na prática atendida pela expansão das redes de fibra óptica tanto das grandes operadoras de abrangência nacional, como dos provedores regionais de serviços de internet.

A expansão das redes FTTH (fiber to the home) está aumentando as vendas não apenas de cabos e equipamentos ópticos, mas também de ferramentas capazes de garantir a qualidade da transmissão, como os equipamentos chamados OTDRs, sobre os quais vamos tratar um pouco mais neste artigo.

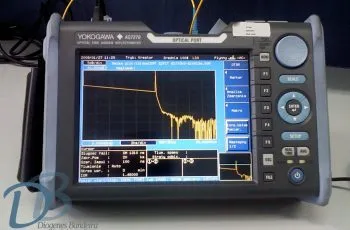

Reflectômetro Óptico no Domínio do Tempo (OTDR)

No inglês Optical Time-Domain Reflectometer e em português Reflectômetro Óptico no Domínio do Tempo, o OTDR é uma equipamento voltado para a análise da transmissão da fibra óptica.

As medições de OTDR são essenciais para mapear a perda do enlace em relação a distância, sendo este o principal motivo pelo qual os OTDRs são tão utilizados atualmente, e que na prática ajudam na identificação e localização de eventos específicos individuais em um trecho de fibra óptica, que tipicamente consiste em seções de fibra ligadas por conectores e emendas.

O OTDR – Optical Time-Domain Reflectometer garante a qualidade da transmissão da fibra óptica, e certifica o desempenho de novos enlaces de fibra, detectando problemas nos links existentes.

Como Funciona o OTDR

Dependendo do modelo do equipamento, existem diferentes formas de utilização porém é comum encontrar alguns modos de leitura, tais como: leitura automática, leitura média e teste em tempo real.

O funcionamento é baseado no princípio da dispersão de Rayleigh, que trata da dispersão de luz quando ocorre mudança no índice de refração. Quando ocorre esta refração, a luz emitida pelo OTDR é refletida de volta para o equipamento e pelo tempo decorrido, o OTDR calcula o valor da atenuação do cabo óptico. O pulso gerado pelo OTDR se propaga pelo enlace óptico e frações dele são refletidas de volta ao instrumento de teste cada vez que encontra obstáculos à sua propagação pela presença de acopladores ópticos, emendas, conectores ou falhas no enlace ou canal sob teste.

O OTDR determina a resposta da fibra aos pulsos ópticos de teste e apresenta os pontos em que ocorrem as reflexões, apontando como resultados a identificação de componentes, e eventuais falhas no enlace ou canal óptico.

Principais Utilizações do OTDR

As principais utilizações do OTDR são para validação e manutenção da rede óptica.

No momento de implantação de um projeto óptico, pode-se utilizar o OTDR para fazer leitura da rede óptica. Nesta leitura serão demonstradas as perdas das emendas, sendo por fusão ou conectorização, e dos cabos ópticos. Estas perdas devem respeitar o projeto óptico para que a rede assegure estabilidade e confiabilidade.

O OTDR também ajuda na certificação de uma rede óptica, pois pode realizar testes e gerar os relatórios com fibras apagadas.

As Redes Metropolitanas de Grande Extensão

OS OTDRs são especialmente úteis na localização de falhas em enlaces ópticos longos, como nos backbones e redes metropolitanas, com dezenas de quilômetros de comprimento.

Em atividades de manutenção da rede óptica, o OTDR é pode ser utilizado para fazer uma medição exata do local onde há um defeito ou até um rompimento, contribuindo para a precisão da manutenção da rede.

Além disso, ao certificar a rede, o OTDR demanda um índice menor de manutenção, reduzindo o custo operacional do provedor, pois como estará de acordo com o especificado, ela deverá gerar menos retrabalho.
